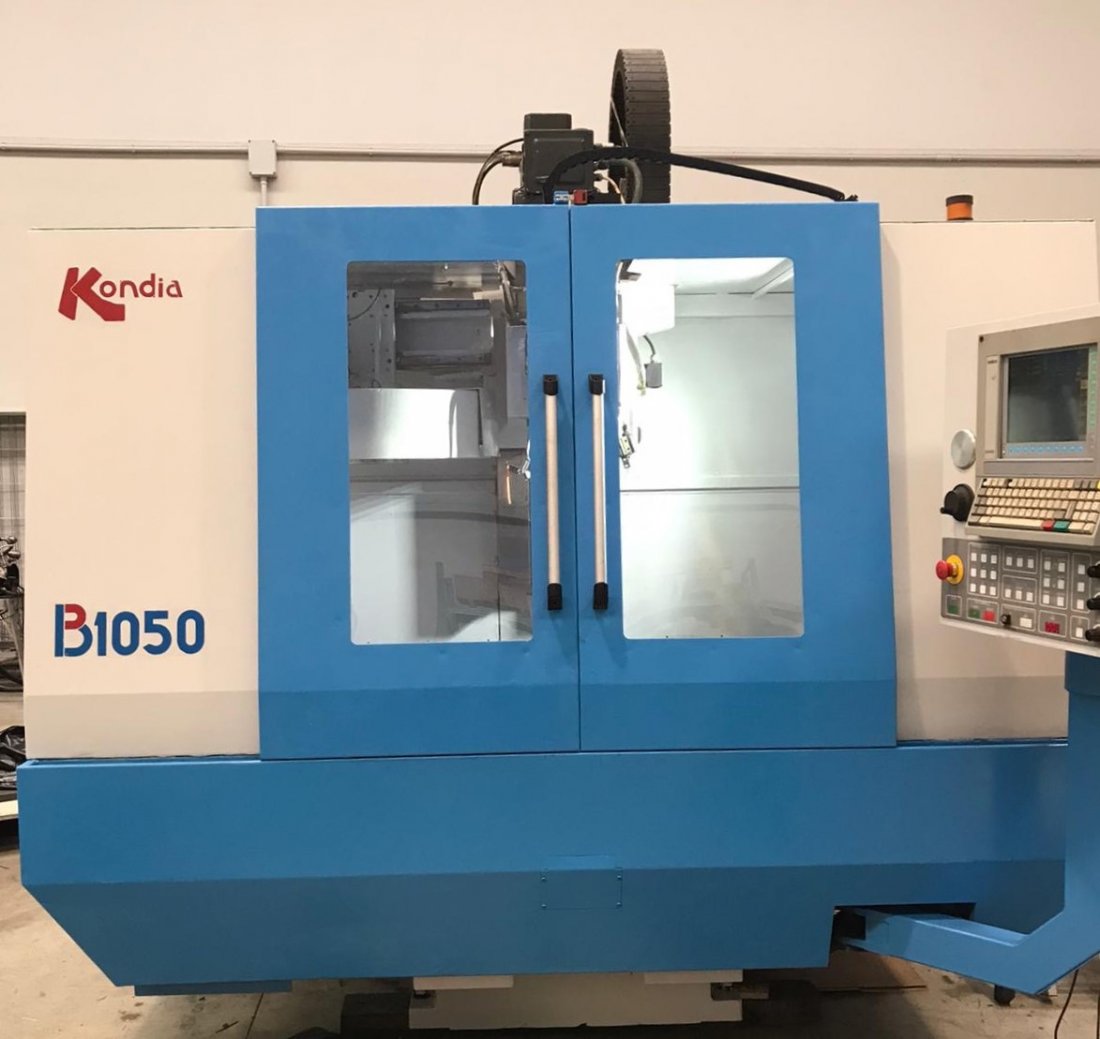

Centro di lavoro verticale “KONDIA mod. B 1050” con CNC Selca S3045D
Principali caratteristiche e composizione della macchina:
|
Corse |
|
|
|
Corsa asse X |
mm |
1000 |
|
Corsa asse Y |
mm |
500 |
|
Corsa asse Z |
mm |
610 |
|
Avanzamenti |
|
|
|
Avanzamenti rapidi assi X/Y/Z |
m/1’ |
25/25/20 |
|
Avanzamento in lavoro assi X/Y/Z |
mm/1’ |
5000 |
|
Tavola |
|
|
|
Dimensioni tavola con cave a “T” |
mm |
1200x500 |
|
Peso ammesso sulla tavola |
kg |
450 |
|
Mandrino |
|
|
|
Dimensione cono |
ISO |
40 |
|
Velocità di rotazione mandrino |
min-1 |
100-6000 |
|
Potenza motore mandrino |
kW |
7,5/11 |
|
Sistema di refrigerazione testa |
|
|
|
Cambio utensile automatico |
|
|
|
Capacità magazzino utensili, posti |
nr |
22 |
|
Diametro max. utensile (contigui/alternati) |
mm |
85/135 |
|
Lunghezza max. utensile |
mm |
250 |
|
Max. peso utensile |
kg |
6,0 |
|

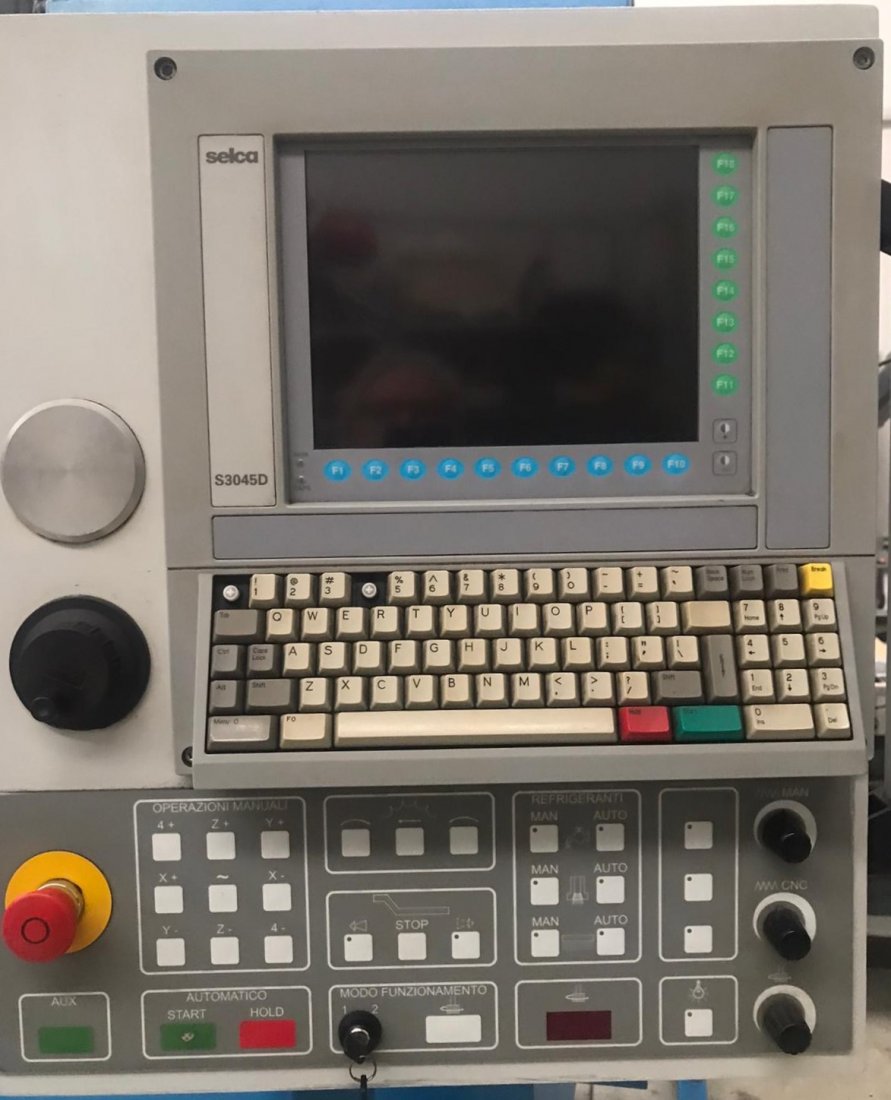

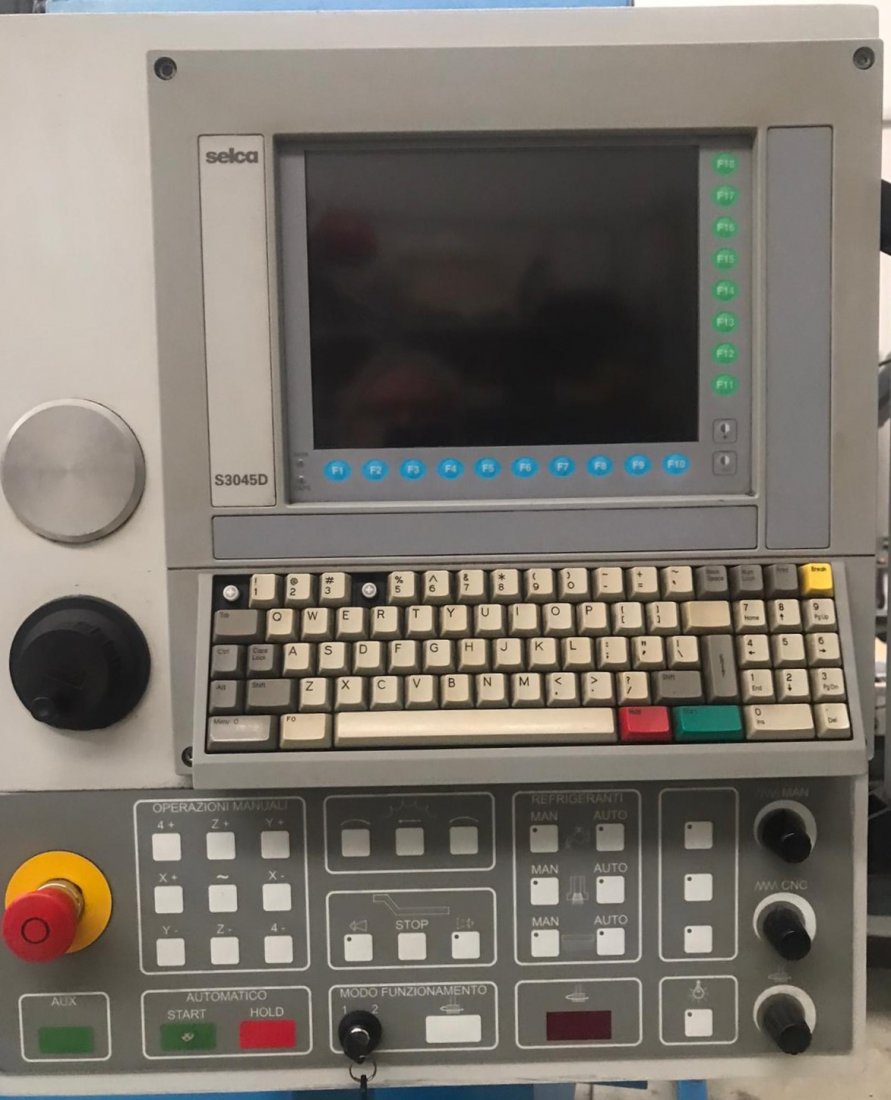

Controllo numerico |
|
|
|
Selca S3045D |
||
|
Struttura |
|
|
|
Peso (circa) |
kg |
5100 |
|
Dati generali |
|
|
Anno di costruzione |
2000 |
|
Paese di produzione |
SPAGNA |
Accessori opzionali:
|
Trasportatore trucioli a tappeto |
|
Righe ottiche sugli assi X, Y, Z |
|
Adduzione interna |
Dettaglio attività di revisione eseguita:
|
Revisione linea mandrino |
|
Revisione motore mandrino |
|
Sostituzione azionamento mandrino |
|
Sostituzione cinghie mandrino |
|
Sostituzione giunto rotante mandrino |
|
Sostituzione cuscinetti assi X-Y-Z |
|
Revisione viti asse X ed asse Y |
|
Rifacimento turcite asse X ed asse Y |
|
Sostituzione paratia asse Y |
|
Nuovo impianto lubrificazione |
|
Pulizia e riverniciatura totale |
